Todos nós sabemos que todos os equipamentos de informática possuem vida útil e que o calor é um dos principais inimigos que causam uma sensível diminuição da vida útil de circuitos e componentes.

Se fosse só a diminuição da vida útil ainda seria aceitável, não podemos querer que um componente dure a vida toda, mas em casos extremos além de termos a diminuição temos também disfunções que podem ser as mais variadas possíveis.

Travamentos, lentidões e erros dos mais diversos podem ser ocasionados pelo calor, como presto manutenção em micro computadores e tenho muitos clientes comerciais ou usuários domésticos que usam o computador o dia inteiro sempre que possível faço uma modificação para melhorar a dissipação de calor da fonte com a adição de uma ventoinha extra:

Toda a fonte possui uma ventoinha que é responsável pela exaustão do calor gerado internamente pela fonte:

Teoricamente deveria proporcionar uma boa dissipação, mas na prática deixa muito a desejar.

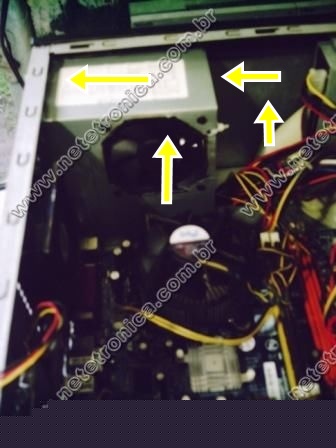

Primeiro que o sistema de dissipação foi projetado para uma temperatura ambiente externa controlada em torno dos 25º o que dificilmente temos aqui no Brasil a não ser na região Sul. Outro fator é que o ar quente por ser mais leve que o ar frio sobe para a parte superior do gabinete e consequentemente o ar que a ventoinha da fonte suga já está aquecido prejudicando assim a dissipação do calor gerado, pois a fonte ajuda a exaustão do gabinete:

Problemas na dissipação do calor gerado, baixa qualidade do projeto e material da fonte e problemas na rede elétrica fazem com que a fonte seja uma das principais causas de problemas em computadores.

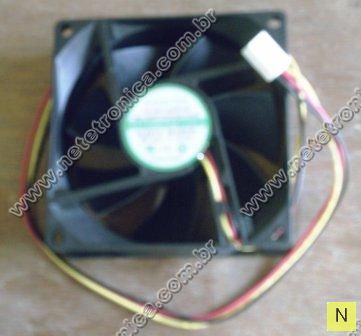

Mas como as vezes não podemos optar por uma fonte de potência real ou com um projeto mais elaborado vamos tentar melhorar a que temos aumentando a quantidade de ar que passará pela fonte. A forma mais simples e barata de conseguirmos isso é a adição de uma ventoinha extra, usarei uma ventoinha muito utilizada em gabinetes de 80 mm e com conector de três fios:

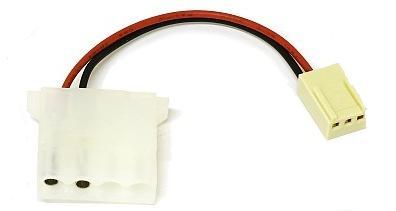

Deste modo conectarei esta ventoinha extra da fonte na placa mãe e poderemos controlar sua velocidade através de softwares para este fim, a ventoinha do gabinete que era ligada na placa mãe passa a ser conectada diretamente na fonte através deste conector:

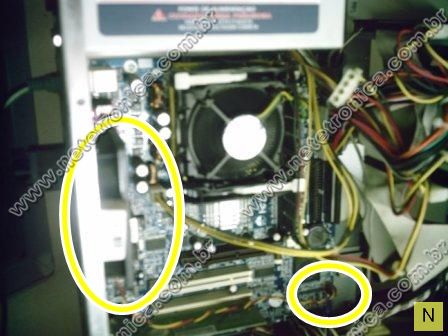

Antes de comprar a ventoinha ou até mesmo comprar avalie se há realmente a possibilidade de adição desta ventoinha, gabinetes tipo: Mini-torre ou muito apertados são problemáticos.

Tome cuidado também com o encaixe que o gabinete possui para apoiar a fonte:

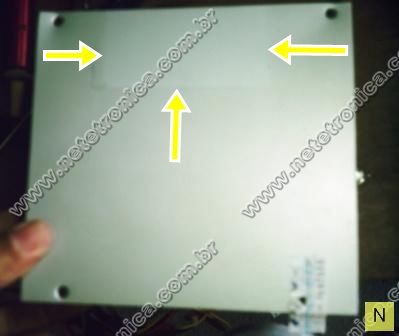

Como já é uma fonte usada temos a marca do suporte e assim evitamos o corte perto deste, na parte interna teremos que mexer nos dissipadores de alumínio:

A colocação desta ventoinha terá que ser interna, pois a fonte fica muito próxima da ventoinha do processador, desparafusamos a placa de circuito impresso (PCI) para melhor mobilidade e com ajuda de um alicate universal e outro de bico dobraremos os dissipadores de alumínio, mantenha o dissipador bem firme para não quebrar as trilhas da PCI:

Aqui o antes e depois:

Mas aqui um porém:

Os dois dissipadores fazem parte de dois circuitos distintos e isolados eletricamente e consequentemente não podem encostar um no outro:

Aparentemente estão bem afastados, mas ao término do serviço e com a colocação da tampa e posterior aperto dos parafusos a distancia entre eles era mínima e resolvi cortar um pouco o dissipador com uma tesoura de cortar chapa, não tente com alicates de corte de fios, pois não dá a chapa é grossa e até com esta tesoura houve um pouco de trabalho:

Como mexemos no dissipador e para afastar problemas de solda fria ou até mesmo a quebra da solda, resolvi ressoldar o circuito e para surpresa minha encontrei alguns pontos com solda fria, principalmente em peças que produzem mais calor.

Lave a PCI com álcool Isopropílico e uma escova de dentes:

Deixe o ferro de solda aquecer por uns 10 minutos e limpe a ponta com um pano úmido ou esponja vegetal umedecida os pontos de ressolda principais serão estes:

Mas já que estás com a mão na massa faça uma pesquisa atrás de solda fria em todo a PCI da fonte, reveja mais uma vez se não há curto circuito entre as soldas e remonte a placa no lugar. Veja também o estado dos capacitores eletrolíticos se estão estufados ou se há vazamentos. Qualquer dos sinais citados deverão ser trocados por outros da mesma voltagem e com a faixa de operação de 105º, não caia na conversa que os de 85º são a mesma coisa, pois não é.

Agora será o corte na tampa da fonte, aqui usei uma esmerilhadeira e depois um formão:

Como é meu computador não me importei muito com o acabamento, mas para fazer para terceiros tem que ser observado isso, o único cuidado que tive foi passar um esmalte de unhas incolor aonde a chapa foi cortada:

Antes de ligar a fonte à placa mãe faça um teste como o que recomendamos aqui: Clique Aqui

Se o problema do computador estiver relacionado com uma alta temperatura da fonte e consequentemente perca de rendimento com o procedimento citado teremos um paliativo, a solução completa somente com o controle de temperatura externa e uma fonte de boa qualidade, pois podemos melhorar um circuito, mas não fazemos milagres.

Esperamos que obtenham sucesso!

Luiz Cláudio

01-Sep-2009
